包装机

  • QZ-21C全自动罐装包装机 QZ-21C全自动罐装包装机

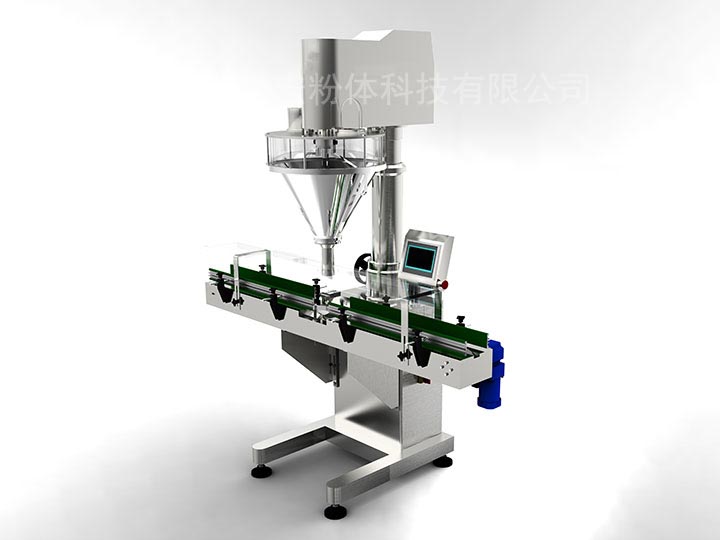

QZ-21C全自动罐装包装机
简介:该系列罐装机能完成喂罐、托罐、充填计量、称重选别等工作,可与其它设备配套组成整套罐装流水线,适用于充填眼影粉、闪粉、胡椒粉、辣椒粉、奶粉、米粉、蛋白粉、豆奶粉、鸡粉、咖啡粉、药粉、添加剂、香精香料等。
订购电话:0510-88301230
立即咨询:


产品详情


主要特征
       全不锈钢结构;水平开启式料箱,清洗方便。
       伺服马达和伺服驱动控制螺杆,性能稳定。
       PLC、触摸屏和称重模块控制。
       配有位置合理的高度调节手轮,方便调整机头高度。
       气动托罐装置,保证充填时物料不洒出容器外。
       称重式计量方式,根据预先设定的重量进行快速和慢速充填,重量实时反馈,达到设定重量自动停止,优点精度高。
       各种产品调整参数配方可储存,备后使用,多储存5个配方。
       替换螺旋附件,能够适应超细粉到小颗粒等多种物料。



主要参数
容器尺寸 φ50-150mm, H 50-300mm
罐装重量 10 – 5000g
罐装精度 ≤ 500g,≤±1%;>500g,≤±0.5%
罐装速度 15 - 40 bottles/min
电源 3P  AC208-415V  50/60Hz
压缩空气 6 kg/cm2   0.05m3/min
整机功率 1.6Kw
整机重量 300kg
整机体积 2150×820×1800mm
料箱容积 50L



配置清单
序号 名称 型号规格 产地品牌
1 不锈钢 SUS304 中国
2 PLC   德国西门子
3 触摸屏   德国西门子
4 充填伺服马达 ECMA-C20807RS 台湾台达
5 充填伺服驱动器 B2721BW3450680 台湾台达
8 搅拌减速电机 400W 台湾万鑫
9 电磁阀   台湾亚德客
10 托罐气缸 SDA40X15 台湾亚德克
11 止罐气缸 MA20X25 台湾亚德克
12 挡罐气缸 TN16X20 台湾亚德克
13 过滤调压器 AFR-2000 台湾亚德克
14 小功率电机 120W  1300rpm
Model: 90YS120GY38
台湾JSCC
15 减速机 Ratio:1:36
Model: 90GK(F)36RC
台湾JSCC
16 电源开关 HZ5BGS 温州长信
17 断路器   施耐德
18 急停开关   施耐德
19 滤波器 ZYH-EB-10A 北京中宇豪
20 交流接触器 CJX2   1210 温州正泰
21 热继电器 NR2-25 温州正泰
22 直流继电器 MY2NJ  24DC 日本欧姆龙
23 开关电源    常州诚联
24 光电传感器 BR100-DDT 韩国奥托尼克斯
25 料位传感器 CR30-15DN  韩国奥托尼克斯
26 称重传感器 5KG 梅特勒托利多



工作原理
       罐子进入输送带,罐子随链板向前移动,当罐子被探罐光电感应到后,止罐汽缸动作,将罐子限位,然后托罐汽缸动作将罐子托起,伺服电机动作,带动螺旋将物料填充到罐子中,在下料的过程中,螺旋先快速旋转下料,快接近目标重量时再慢速加料,当称重传感器检测以达到设定的重量时螺旋停止旋转,气缸复位,完成一次计量包装。



整机尺寸
